半導体パッケージングのトレンドとWLCSP

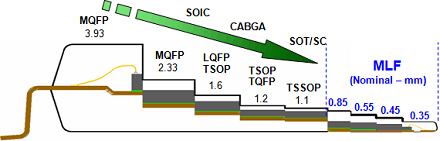

半導体パッケージングのトレンドは、小型製品を支えるための高密度化（多ピン化）、ICの小型化および薄型化によって牽引されています 。
• IoT業界の主役: WLCSPは、IoT（モノのインターネット）デバイスメーカーが安全なハンドリングと書き込みの解決策を見つけることができれば、業界を席巻すると予測されています
。
• 組み込みセキュリティ: メーカーはセキュリティを後付けするのではなく、あらかじめ小型ICに書き込み、製造段階でセキュリティを組み込む方法を模索しています
。
モバイル市場での普及: スマートフォンやタブレットでの採用により、WLCSPの需要は急増しています 。現在、携帯電話の通信デバイスのほぼ100%にWLCSPが使用されており、全WLCSPパッケージの約92%が携帯電話に組み込まれています
。
極薄化:WLCSPパッケージの厚さは0.4mm未満になることもあり、最新のモバイル機器、ウェアラブル、IoT製品において重要性が増しています
従来のハンドリングにおける課題
これまでWLCSPの書き込みは基板実装後のテスト時（オンボード）などで行われてきましたが、これには高いリスクとコストが伴います 。
• セキュリティのリスク: 専門家は、製造プロセスの最も早い段階（コンポーネント・レベル）でセキュリティキーを管理することが、最高レベルの製品セキュリティを提供すると一致した見解を持っています
。
• 量産への不適合: 従来の書き込み装置では超小型パッケージの量産に対応できず、パッケージごとのカスタム設定が必要になるため、ダウンタイムの増加や現場の混乱を招いていました
。
• 歩留まりの低下: ソケットが小型パッケージを安全に固定できるように設計されていない場合、歩留まりが悪化し、廃棄量が増える原因となります 。

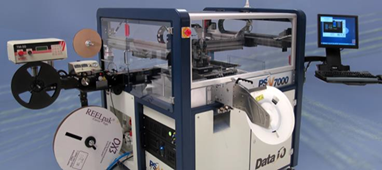

Data I/O社のソリューション：PSV7000とHICソケット
高挿抜回数（HIC）ソケット
• 高い信頼性: 高ボリュームの生産環境向けに設計され、継続的な稼働と高い歩留まりを実現します 。
• 信号の完全性: 高品質なコンタクトピンにより、ノイズの少ないクリーンな信号で書き込みが可能です 。
• 耐久性: ステンレス製および金メッキのプローブコンタクトにより、長期にわたる繰り返し精度を維持します 。
*実績: 1ソケットあたり25万回の挿抜保証があり、典型的な書き込み歩留まりは99.8%以上です 。

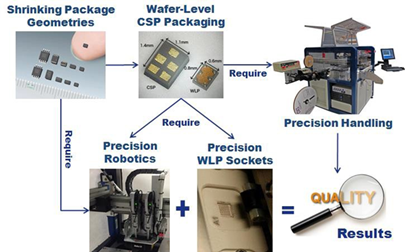

精密ハンドリングの「レシピ」超小型パーツを扱い、印字するための技術的特徴は以下の通りです：
• 剛性フレーム: マシンの振動を最小限に抑えます 。
• H-Botガントリー: 従来のオーバーヘッド型に比べ、振動や摩耗を排除します 。
• リニアエンコーダ: ソケットや出力メディアへの精密な配置を可能にします 。
• Align-on-the-fly: デバイスを移動中に整列させることで、動作を最小限に抑えスループットを向上させます 。
• 滑り止めゴムチップ: 非スリップ性のゴムシールを採用したプローブチップで、パーツを安全・確実にピック＆プレースします 。
•ファイバーレーザー: 高度な深度制御により、極小パッケージにも安全かつ鮮明にマーキングします 。
結論
WLCSPの需要が高まる中、生産マネージャーはData I/O社のPSV7000のようなオフライン自動書き込みソリューションに注目しています
。このシステムは、超小型パーツのハンドリングにおいて最高の書き込み歩留まりとスループットを実現することが現場で証明されています 。
